ATMOS SEC 220

Skrutový kompresor ATMOS SEC 220

ATMOS SEC 220 je 22 kW pomalybežný priemyselný kompresor so skrutovým blokom ATMOS AB 240. Motor 2 969 ot/min, účinnosť 92,7 % (IE3). Výtlak 3,8 m³/min pri 8 bar (10 bar → 3,1 m³/min). Pre viakmeňový priemyselný prevádzkový režim.

Pomalobežná konštrukcia znamená menšie opotrebovanie a dlhšiu životnosť bloku aj ložísk. Kombinácia veľkého bloku AB 240 a pokojných otáčok poskytuje vyššiu výkonovú rezervu pri menšom tepelnom zaťažení. Rozmery 1120×870×1350 mm, hmotnosť 540 kg.

Konfigurácia SEC 220

Z čoho sa konkrétne táto varianta skladá: ✓

Skrutkový kompresor

Skrutkový blok Atmos AB 240 — bohatá výkonová rezerva. —

Frekvenčný menič

Pevno-otáčkový režim (priamy pohon) —

Externý vzdušník

Pripojenie do existujúcej tlakovej siete (vzdušník 270/500/900 l samostatne) —

Externý sušič

Kondenzačný sušič ako externá jednotka (voliteľne)

Hlavné vlastnosti

Skrutkový blok ATMOS

Veľký blok s bohatou výkonovou rezervou, vlastná výroba v Chrásti, 3D kontrola rozmerov.

IE3 motor (vysoká účinnosť)

Motor triedy IE3 s vyššou účinnosťou než štandardný IE2 — nižšie prevádzkové náklady.

Karoséria 72 dB(A)

Protihluková oceľová karoséria, naddimenzovaný chladič v hornej časti.

Riadenie LOGIK 26-S

Mikroprocesorové riadenie, ATMOS Care monitoring, RS-485 (Modbus). 22 kW · 3,8 m³/min

Pracovný tlak 8/10 bar (voliteľne pri výrobe). Menované napätie 400 V / 50 Hz. 7-ročná NEOBMEDZENÁ záruka

Jedinečná v ČR — bez ohľadu na motohodiny. Český výrobok ATMOS Chrást od 1899.

Konštrukcia a vlastnosti SEC 220

Skrutkový blok ATMOS AB 240 je naddimenzovaný pre 22 kW prevádzku — má rezervu, nebeží na maximum. Motor 22 kW s účinnosťou 92,7 % (trieda IE3). Pomalobežný režim 2969 ot/min znižuje vibrácie, akustické zaťaženie aj opotrebovanie. Olejová náplň 30 l (oproti 11 l pri rýchlobežných blokoch) — dlhší interval výmeny.

Vykonanie a hlučnosť — 72 dB(A)

Vyhotovenie Komfort — protihluková oceľová karoséria, hlučnosť 72 dB(A). Trieda krytia motoru IP 23. Naddimenzovaný chladič v hornej časti karosérie pre spoľahlivý prevádkový režim aj v teplých halách.

Technické údaje SEC 220

ZÁKLADNÉ ÚDAJE — SEC 220

Menovitý výkon motora22 kW (IE3 účinnosť)

Prevádzkový tlak (varianty)8 / 10 bar

Menovaná dodávka vzduchu3,8 / 3,1 m³/min

Menovité napätie400 V / 50 Hz

Otáčky motora2969 min⁻¹

Účinnosť motora92,7 % (IE3)

Trieda krytia motoraIP 23

Hlučnosť (ISO 2151)72 dB(A)

Objem olejovej náplne30 l

Výstup stlačeného vzduchuG 1"

Istenie50 A

Teplota pracovného prostredia+5 ÷ +40 °C

Hmotnosť540 kg

Rozmery (dĺžka × šírka × výška)1120×870×1350 mm

VYKONANIE SEC 220

KarosériaProtihluková oceľová (Komfort)

Skrutkový blokAtmos AB 240 (vlastná výroba ATMOS, 3D meranie)

Frekvenčný meničNie (režim s pevnou rýchlosťou)

Riadiaca jednotkaLOGIK 26-S (mikroprocesorová) + RS-485

ATMOS CareIntegrované monitorovanie servisných intervalov

Záruka7 rokov NEOBMEDZENÁ — bez ohľadu na motohodiny

VýrobcaATMOS Chrást, ČR (od 1899)

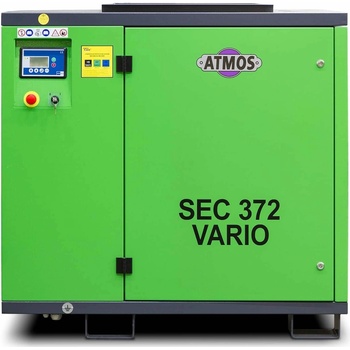

Ilustračné foto SEC 220

Komu sa hodí SEC 220

SEC 220 kupujú stredné priemyselné prevádzky s nepretržitou prevádzkou (viaczmiennou) a požiadavkou na dlhú životnosť stroja. Typický zákazník: strojárne 25–40 osôb s nepretržitou prevádzkou, automotive dodávatelia, drevoobrábacie prevádzky s CNC linkami.

Typické aplikácie

• Strojárne 25–40 osôb s viaczmiennou prevádzkou
• Automotive dodávatelia (montážne operácie s pneumatikou)
• Drevoobrábacie prevádzky s 5 a viacmi CNC linkami
• Plastikárske vstrikovacie lisy s pneumatickou logikou
• Tlačiarne s archovými strojmi a pneumatickými separátormi
• Zpracovateľské prevádzky so stabilnou úrovňou spotreby (≥ 80 %)

7-ročná NEOBMEDZENÁ záruka — jedinečná v Českej republike

My našim strojom jednoducho veríme! Najlepším spôsobom, ako vyjadriť dôveru v kvalitu našich strojov, je poskytnúť SEDEMROČNÚ NEKONEČNÚ ZÁRUKU."

• Žiadne paušálne platby
• Žiadne servisné zmluvy
• 7 rokov bez starostí
• 7 rokov istoty prevádzky
• Správa online cez aplikáciu ATMOS Plus

Riadenie stroja — LOGIK 26-S

LOGIK 26-S ovláda prevádzku. Veľký objem oleja (30 l) → interval výmeny každých 6 000 motohodín (oproti 4 000 h u menších blokov). ATMOS Care upozorňuje na výmenu olejového filtra, vzduchového filtra a separátora oleja.

• Sledovanie prevádzkových hodín
• Master/Slave režim pre 2 kompresory ako 1 zdroj
• Protokoly aktivít a porúch (50 dní histórie)
• Prenos dát prostredníctvom zbernice RS-485 (Modbus)
• ATMOS Care — automatické hlásenie servisných intervalov

Príslušenstvo — nadradený riadiaci systém ARCHON

Pre kompresorové stanice s 3, 5 alebo 9 kompresormi je k dispozícii nadradený riadiaci systém ARCHON. Na celkovú efektivitu kompresorovej stanice s viacerými kompresormi má zásadný vplyv spôsob ich riadenia.

• Až 10 denných programov — rôzne režimy prevádzky pre pracovné dni / víkendy / sviatky
• 3 spôsoby riadenia: podľa motohodín (rovnomerné opotrebenie), podľa pevných priorít (záložné stroje), na najvyššiu účinnosť (úspora energie)
• Dotykový SIEMENS SIMATIC panel s prehľadným zobrazením stavu všetkých kompresorov
• Komunikácia s LOGIK 26-S cez Ethernet / RS-485 pre vzdialenú správu

ARCHON je voliteľné príslušenstvo — pre nezáväzný kalkulačný návrh kompresorovej stanice nás kontaktujte.

Súvisiace modely a alternatívy

Ak SEC SEC220 presne neodpovedá vašej prevádzke, pozrite sa na nasledujúce alternatívy: → SEC 220 (22 kW)

Menší stroj pre menšiu dielňu → SEC 221 Vario

Vario regulácia — úspora 20–30 % energie → SEC 300 (22 kW)

Vyšší výkon pre väčšiu prevádzku

Často kladené otázky

Aký je rozdiel medzi SEC 300 a SEC 302?SEC 302 má pri rovnakom motore 30 kW vyšší výtlak (5,2 vs 4,5 m³/min pri 8 bar) vďaka novému skrutkovému bloku Atmos A 150 (vs B 100 u SEC 300). Tiež má výrazne nižšiu hlučnosť — 65 dB(A) vs 75 dB(A). SEC 302 je prémiová verzia 30 kW.

Čo znamená Vario v názve modelu?Vario označuje kompresor s frekvenčným meničom Danfoss VLT, ktorý plynule reguluje otáčky skrutkového bloku podľa aktuálnej spotreby. Eliminuje chod naprázdno a šetrí 20–30 % elektrickej energie oproti pevne-otáčkovému stroju. Vario verzie sú ideálne pre prevádzky s nárazovou alebo premenlivou spotrebou.

Môžem zvoliť iný pracovný tlak než štandardných 8 bar?Áno. SEC 220 je v prevedení 8 alebo 10 bar. SEC 221 a všetky väčšie (SEC 300+, SEC 302+, SEC 372+) sú k dispozícii vo variantoch 8 / 10 / 13 bar. Pri vyššom tlaku klesá výtlak v m³/min — pozri tabuľku technických parametrov.

Majú SEC kompresory integrovaný vzdušník?Nie. Všetky modely SEC (150 až 372) sa dodávajú ako voľne stojace priemyselné stroje. Tlaková nádoba (vzdušník) je externé príslušenstvo – vyrába sa vo variantoch 270 / 500 / 900 / 1000 l. Odporúčame dimenzovať vzdušník na 4–6× menovitý výtlak za minútu na vyrovnanie tlakových špičiek.

Aký typ skrutkovacieho bloku je v jednotlivých modeloch?SEC 220 → Atmos AB 240 (pomalobežný). SEC 221 a 300 + Vario → Atmos B 100 (rýchlobežný, 4–6 tis. ot/min cez remeň). SEC 302 a 372 + Vario → Atmos A 150 (nový prémiový blok s vyšším výkonom a nižšou hlučnosťou).

Čo je ARCHON?ARCHON je nadradený riadiaci systém ATMOS na koordináciu 3, 5 alebo 9 kompresorov ako jedného zdroja stlačeného vzduchu. Ponúka 10 denných programov + 3 spôsoby riadenia (motohodiny / priority / najvyššia účinnosť). Vrátane Ethernetu pre vzdialenú správu.

Čo umožňuje rekuperácia tepla?Kompresor vytvára kompresné teplo, ktoré sa normálne stráca chladením do okolia. Rekuperačný výmenník ATMOS toto teplo zachytáva a odovzdáva do vodného okruhu (vykurovanie, ohrev TUV). Možno získať späť až 72 % vstupnej elektrickej energie — návratnosť investície typicky 1 rok. ← Zobraziť celý rad ATMOS SEC
